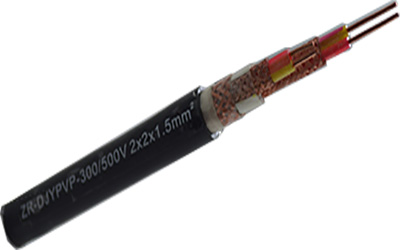

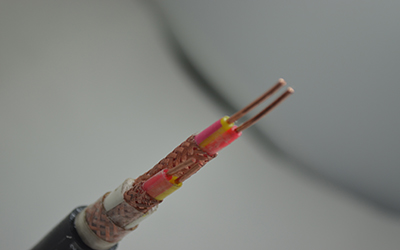

分屏蔽加總屏蔽類型計算機電纜


一、依據標準:TICW/06-2009 《計算機與儀表電纜》
?? 本產品適用于發電、冶金、石化等工礦企業電子計算機系統,自動化控制系統的信號傳輸及檢測儀器、儀表等連接用多對屏蔽抗干擾電纜。
	三、分屏蔽加總屏蔽類型計算機電纜的電氣性能





						檢驗項目

						單位

						技術指標

						PE、XLPE絕緣

						PVC絕緣

						絕緣電阻(20℃) ≥

						任一線對導體間

						MΩ·km

						3000

						25

						線對屏蔽間

						1

						1

						最大工作電容

						無屏蔽或只有總屏蔽

						pF/m

						90

						150

						分屏或分屏+總屏蔽

						130

						280

						電容不平衡?≤(測量長度250米)

						有分屏蔽

						PF

						500

						500

						無分屏蔽

						250

						250

						屏蔽抑制系數≤

						只有分屏或只有總屏

						?

						0.05

						0.05

						既有分屏又有總屏

						?

						0.01

						0.01





































































































	四、產品型號、名稱





						型號

						產品名稱

						DJYPVP

						銅芯聚乙烯絕緣銅絲編織分屏蔽加總屏蔽聚氯乙烯護套計算機電纜

						DJYP1VP1

						銅芯聚乙烯絕緣銅塑復合帶分屏蔽加總屏蔽聚氯乙烯護套計算機電纜

						DJYP2VP2

						銅芯聚乙烯絕緣銅帶編織分屏蔽加總屏蔽聚氯乙烯護套計算機電纜

						DJYP3VP3

						銅芯聚乙烯絕緣鋁塑復合帶分屏蔽加總屏蔽聚氯乙烯護套計算機電纜

						DJYJPVP

						銅芯交聯聚乙烯絕緣銅絲編織分屏蔽加總屏蔽聚氯乙烯護套計算機電纜

						DJYJP1VP1

						銅芯交聯聚乙烯絕緣銅塑復合帶分屏蔽加總屏蔽聚氯乙烯護套計算機電纜

						DJYJP2VP2

						銅芯交聯聚乙烯絕緣銅帶分屏蔽加總屏蔽聚氯乙烯護套計算機電纜

						DJYJP3VP3

						銅芯交聯聚乙烯絕緣鋁塑復合帶分屏蔽加總屏蔽聚氯乙烯護套計算機電纜

						DJVPVP

						銅芯聚氯乙烯絕緣銅絲編織分屏蔽加總屏蔽聚氯乙烯護套計算機電纜

						DJVP1VP1

						銅芯聚氯乙烯絕緣銅塑復合帶分屏蔽加總屏蔽聚氯乙烯護套計算機電纜

						DJVP2VP2

						銅芯聚氯乙烯絕緣銅帶分屏蔽加總屏蔽聚氯乙烯護套計算機電纜

						DJVP3VP3

						銅芯聚氯乙烯絕緣鋁塑復合帶分屏蔽加總屏蔽聚氯乙烯護套計算機電纜



















































































五、安裝、使用特性
1、PVC、PE絕緣電纜敷設溫度應不低于0℃,XLPE絕緣電纜敷設溫度應不低于-15℃;
2、PVC、PE絕緣電纜導體的長期允許工作溫度為70℃,短路時(最長持續時間不超過5S)電纜導體的最高工作溫度為160℃;
3、XLPE絕緣電纜導體的長期允許工作溫度為90℃,短路時(最長持續時間不超過5S)電纜導體的最高工作溫度為250℃;
4、電纜允許的彎曲半徑:無鎧裝層的電纜,應不小于電纜外徑的6倍;有鎧裝或銅帶屏蔽結構的電纜,應不小于電纜外徑的12倍,有屏蔽層結構的軟電纜,應不小于電纜外徑的6倍。
?
