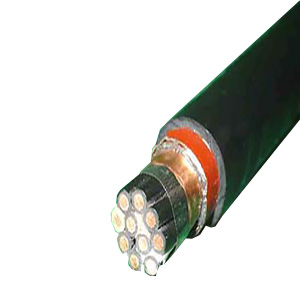

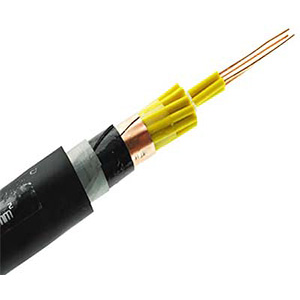

塑料絕緣銅帶屏蔽鋼帶鎧裝控制電纜


? 1、本產品適用于交流額定電壓450/750V及以下的控制監控回路及保護線路和配電裝置中電器儀表的連接、繼電回路的連接、開關設備的操作、報警及連鎖系統等。
??2、生產標準:GB/T9330-2008
? 3、產品型號、名稱、規格見下表




						絕緣類型

						型號

						名稱

						芯數

						標稱截面(mm2)

						聚氯乙烯

						KVVP2-22

						銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜



						2-61



						0.5-10

						KVVRP2-22

						銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制軟電纜

						交聯聚乙烯

						KYJVP2-22

						銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜

						KYJVRP2-22

						銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制軟電纜


























































?? 4、使用特性:
?? 4.1電纜敷設溫度應不低于0℃;
?? 4.2 PVC絕緣電纜導體的長期允許工作溫度為70℃,短路時(最長持續時間不超過5S)電纜導體的最高工作溫度為160℃;XLPE絕緣電纜導體的長期允許工作溫度為90℃,短路時(最長持續時間不超過5S)電纜導體的最高工作溫度為250℃;
?? 4.3電纜允許的彎曲半徑:無鎧裝層的電纜,應不小于電纜外徑的6倍;有鎧裝或銅帶屏蔽結構的電纜,應不小于電纜外徑的12倍,有屏蔽層結構的軟電纜,應不小于電纜外徑的6倍。
