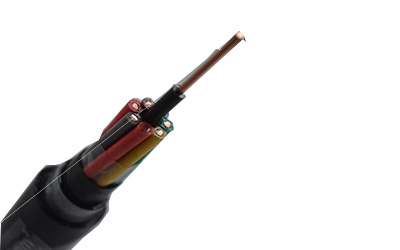

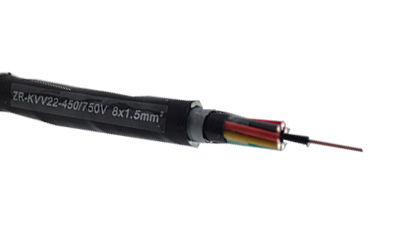

塑料絕緣鋼帶鎧裝控制電纜
?1、本產品適用于交流額定電壓450/750V及以下的控制監控回路及保護線路和配電裝置中電器儀表的連接、繼電回路的連接、開關設備的操作、報警及連鎖系統等。
?2、生產標準：GB/T9330-2008
?3、產品型號、名稱、規格見下表
|
絕緣類型 |
型號 |
名稱 |
芯數 |
標稱截面(mm2) |
|
聚氯乙烯 |
KVV-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
2-61 |
0.5-10 |
|
KVVR-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制軟電纜 |
|||
|
交聯聚乙烯 |
KYJV-22 |
銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
||
|
KYJVR-22 |
銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制軟電纜 |
?4、使用特性：
?4.1電纜敷設溫度應不低于0℃；
?4.2 PVC絕緣電纜導體的長期允許工作溫度為70℃，短路時（最長持續時間不超過5S）電纜導體的最高工作溫度為160℃；XLPE絕緣電纜導體的長期允許工作溫度為90℃，短路時（最長持續時間不超過5S）電纜導體的最高工作溫度為250℃；
? ? ? ? 4.3電纜允許的彎曲半徑：無鎧裝層的電纜，應不小于電纜外徑的6倍；有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍，有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。
